Alle Tiefbohrtechnologien auf einer Maschine
Juli 2016

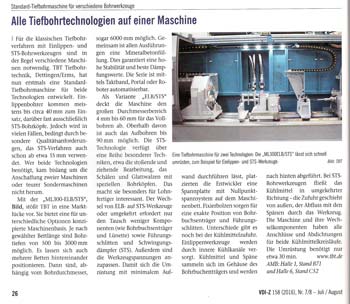

PDF-Ansicht

TBT entwickelt Standard-Tiefbohrmaschine für Einlippen- und STS-Bohrwerkzeuge. Für die klassischen Tiefbohrverfahren mit Einlippen- und STS-Bohrwerkzeugen sind in der Regel verschiedene Maschinen notwendig. TBT Tiefbohrtechnik in Dettingen/Erms entwickelte nun erstmals eine Standard-Tiefbohrmaschine für beide Technologien. Der Durchmesserbereich erweitert sich damit beträchtlich.

„Unsere Anwender fragen verstärkt flexible Maschinen nach – Flexibilität ist ein Entscheidungskriterium, das auch beim Tiefbohren immer wichtiger wird“, stellt Wladislaus Kiefer fest, Sales Director bei TBT Tiefbohrtechnik im schwäbischen Dettingen/Erms. Flexibilität beim Tiefbohren, damit sind vor allem ein großer Durchmesserbereich und die Wahl der Bohrtechnologie gemeint. Die meisten Tiefbohrmaschinen werden entweder für Einlippen- oder STS-Bohrwerkzeuge ausgelegt. Einlippenbohrer kommen in der Regel bis ca. 40 mm zum Einsatz, darüber fast ausschließlich STS-Bohrköpfe. Jedoch wird in vielen Fällen, bedingt durch besondere Qualitätsanforderungen, das STS-Verfahren auch schon ab etwa 15 mm verwendet.

Wer beide Technologien benötigt, kam bislang um die Anschaffung zweier Maschinen nicht herum. Eine Kombination boten allenfalls teure Sondermaschinen. Mit der neuen ML300-ELB/STS stößt TBT in eine Marktlücke vor. Erstmals bietet eine Standardmaschine beide Verfahren.

Die ML300 ist eine für unterschiedliche Optionen konzipierte Maschinenbasis. Bislang standen jedoch ausschließlich Varianten für Einlippen- oder STS-Werkzeuge zur Verfügung, in ein oder mehrspindeliger Ausführung. Je nach gewählter Bettlänge sind Bohrtiefen von 500 bis 3000 mm möglich. Es lassen sich auch mehrere Betten hintereinander positionieren, dann sind, abhängig vom Bohrdurchmesser, sogar 6000 mm möglich. Gemeinsam ist allen Ausführungen eine Mineralbetonfüllung. Dies garantiert eine hohe Stabilität und beste Dämpfungswerte, wichtige Aspekte vor allem bei großen Bohrdurchmessern. Wie bei TBT üblich ist auch die ML300-Serie mittels Taktband, Portal oder Roboter automatisierbar.

Als ELB/STS-Variante, mit den Voraussetzungen für beide Bohrtechnologien an Bord, deckt die Maschine den großen Durchmesserbereich 4 bis 60 mm für das Vollbohren ab. Oberhalb 60 mm ist auch das Aufbohren bis 90 mm möglich. „Die STS-Technologie kennt eine Reihe besonderer Techniken, etwa die stoßende und ziehende Bearbeitung, das Schälen und Glattwalzen mit speziellen Bohrköpfen,“ meint Wladislaus Kiefer. „Mit der ML300-ELB/STS sind alle diese Techniken möglich. Diese Vielseitigkeit macht die Maschine besonders für Lohnfertiger interessant.“

Der Wechsel von ELB- auf STS-Werkzeuge oder umgekehrt erfordert nur den Tausch weniger Komponenten. In erster Linie Bohrbuchsenträger und Lünette (ELB) sowie Führungsschlitten und Schwingungsdämpfer (STS). Außerdem sind noch die Werkzeugspannungen anzupassen. Damit sich die Umrüstung mit minimalem Aufwand durchführen lässt, platzierten die Dettinger Entwickler eine Spannplatte mit Nullpunkspannsystem auf dem Maschinenbett. Fixierbolzen sorgen für eine exakte Position des Bohrbuchsenträgers bzw. Führungsschlittens.

Unterschiede gibt es noch bei der Kühlmittelzufuhr. Einlippenwerkzeuge werden durch innere Kühlkanäle versorgt. Kühlmittel und Späne sammeln sich im Gehäuse des Bohrbuchensträgers und werden nach hinten abgeführt. Bei STS-Bohrwerkzeugen fließt das Kühlmittel in umgekehrter Richtung, die Zufuhr erfolgt von außen, der Abfluss mit den Spänen durch das Werkzeug. Die ML300-ELB/STS und ihre Wechselkomponenten verfügen über alle Anschlüsse und Abdichtungen für beide Kühlmittelkreisläufe. Laut TBT nimmt die Umrüstung der Maschine von der einen auf die andere Technologie nur knapp eine halbe Stunde in Anspruch.
