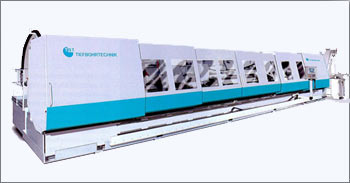

Schräge Tiefbohrmaschine für Bohrdurchmesser bis 1.000 mm
Januar 2010

Für Bohrdurchmesser von 70 bis 1.000 mm hat die Firma TBT Tiefbohrtechnik GmbH + Co. eine komplett neue Baureihe von Schrägbett-Ausführungen entwickelt.Insbesondere bei so großen Bohrdurchmessern muss bezüglich der Kräfte und Schwingungen ein besonderes Augenmerkt auf das Maschinenbett gelegt werden. Die Wahl fiel auf eine Komposition aus Stahl und Spezialbeton. Der Beton dient dabei nicht als einfach Füllmasse, sondern ist mit einer speziellen Armierung selbst tragendes Element.

Im Computersimulationsprogramm von TBT, auf die besonderen Bedingungen des Tiefbohrens angepasst, wurde ein Maschinenbett entwickelt, welches bessere Dämpfungseigenschaften und Steifigkeiten aufweist als reine Gussbetten, wie sie auch vor 20 Jahren von TBT verwendet wurden.

Die schräge Anordnung des Maschinenbetts, welche auch bei modernen Drehmaschinen zu finden ist, bietet dem Anwender zahlreiche Vorteile wie einfacheres Rüsten, verbesserte Spanabfuhr und leichtere Prozesskontrolle.

Durch die neuwartige Konstruktion des Reitstocks können spezielle Ziehaufbohrwerkzeuge mit freiem Zugang gewechselt werden. Hilfseinrichtungen wie sogenannte Laternen zur Fixierung des Werkzeuges sind Vergangenheit. Im Vergleich zu konventionellen Konstruktionen konnten im Verlauf und in der Oberfächengüte mit der Schrägbettausführung neute Bestwerte erzielt werden.
